Što je sidreno vitlo i zašto ga svaki ozbiljan brod treba?

An sidreno vitlo je mehanički ili elektromehanički uređaj montiran na pramcu plovila koji automatizira podizanje i spuštanje sidra i njegovog lanca — a za svaki brod koji se redovito sidri na dubinama većim od 15 stopa, to nije luksuz već nužnost. Bez njega, izvlačenje teškog sidra i lanca rukom može potrajati 15-30 minuta napilinog napora, dok je sidreno vitlo dovršava isti zadatak za manje od 3 minute pritiskom na gumb.

Ovaj vodič pokriva sve što trebate znati sidreno vitloes : kako rade, koje vrste odgovaraju različitim posudama, kako odabrati pravu, razmatranja o ugradnji, savjeti za održavanje i odgovori na najčešće postavljana pitanja.

Kako radi sidreno vitlo?

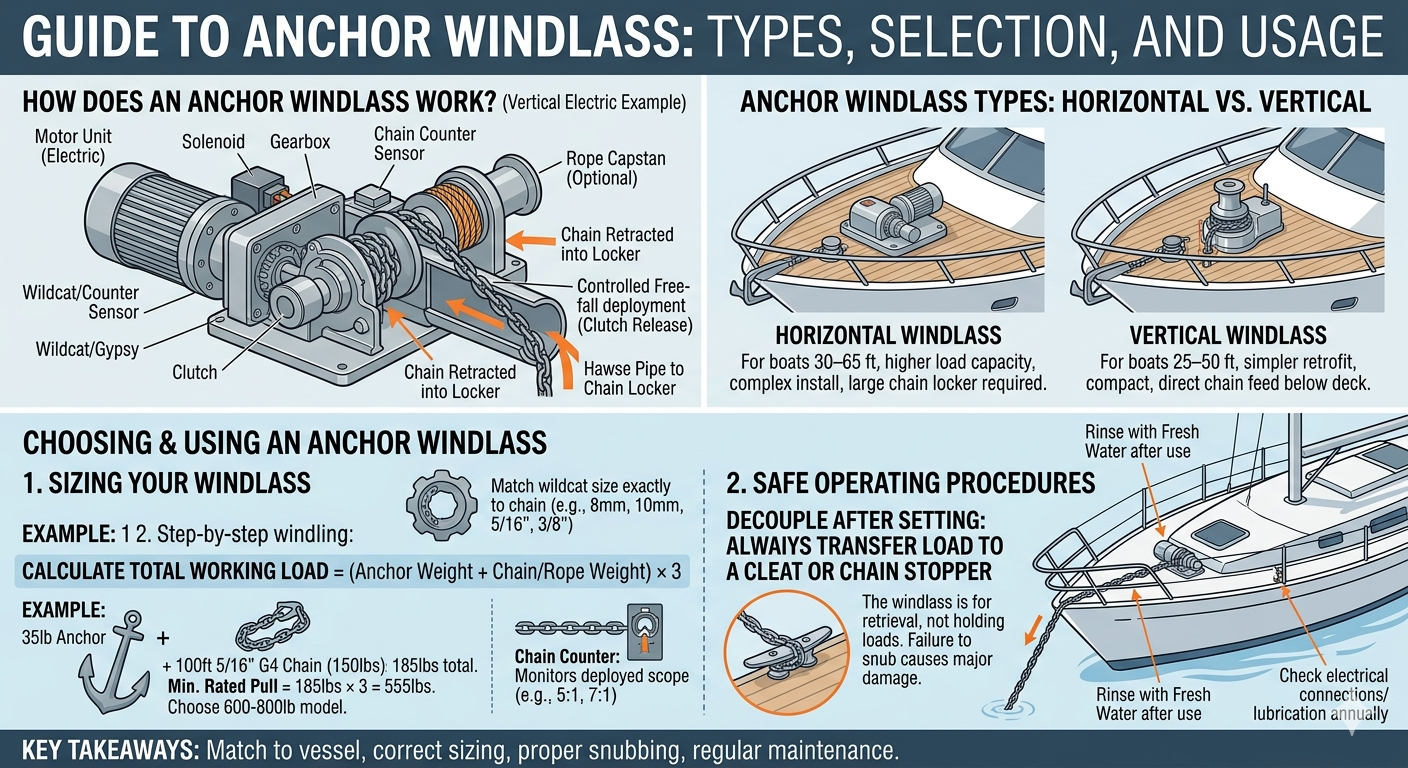

An sidreno vitlo radi pomoću bubnja (zvanog a divlja mačka or ciganka ) koji zahvaća lančane karike sidra ili uže, pogonjen elektromotorom, hidrauličkim motorom ili ručnim upravljanjem. Osnovne komponente su jednostavne, ali se moraju ispravno uskladiti sa sustavom sidra vašeg plovila:

• Motorna jedinica — Električni (12 V ili 24 V DC) ili hidraulički izvor energije koji pokreće bubanj.
• Divlja mačka/Ciganin — Nazubljeni bubanj veličine za prihvat vašeg specifičnog razreda i veličine lanca (npr. G4, G7, 8 mm, 10 mm).
• Kapstan (opcionalno) — Okomiti bubanj za rukovanje konopima ili konopima.
• Mehanizam kvačila — Omogućuje slobodno padanje sidra bez pokretanja motora.
• Brojač lanaca — Prati koliko je lanca raspoređeno za točan izračun opsega.

Kada operater aktivira vitlo (putem gumba na palubi, daljinskog upravljača ili nožnog prekidača), motor okreće divlju mačku, koja zahvaća karike lanca i ili ih vuče na palubu u spremište lanaca ili ih isplaćuje preko pramca.

Vrste sidrenih vitla: koje je pravo za vaše plovilo?

Pravo sidreno vitlo tip prvenstveno ovisi o veličini vašeg plovila, rasporedu palube, težini sidrenog sustava i dostupnosti napajanja. Postoje četiri glavne kategorije koje treba razmotriti.

1. Horizontalno sidreno vitlo

A horizontalno sidreno vitlo postavlja se u ravnini s palubom i pokreće svoj bubanj na vodoravnoj osi. Motor je obično skriven ispod palube, što smanjuje nered na palubi i smanjuje profil vitla — idealno za jedrilice s niskim nadvođem ili bilo koje plovilo gdje je estetika palube važna. Lanac ide vodoravno preko bubnja i pada u pretinac za lanac ispod kroz cijev. Horizontalni modeli općenito imaju veću nosivost i prikladni su za plovila od 30 do 60 stopa.

2. Vertikalno sidreno vitlo

A vertikalno sidreno vitlo ima okomito orijentiran bubanj (kapistan) koji strši iznad palube. Cijeli sklop motora postavlja se ispod palube, ostavljajući vidljivu samo kompaktnu glavu. Budući da se lanac uvlači ravno u pretinac za lanac, okomito vitlo posebno je učinkovito na gliserima gdje se pretinac za lanac nalazi neposredno ispod pramca. Lakši za ugradnju na naknadne ugradnje i popularan na plovilima od 25 do 50 stopa.

3. Električno sidreno vitlo

Velika većina rekreacijskih marina sidreno vitloes koji se danas prodaju su električni, rade na 12V ili 24V DC iz baterije broda. Električna vitla jednostavna su za instalaciju, osjetljiva su i široko podržana. Za plovila ispod 45 stopa tipičan je sustav od 12 V. Veće posude imaju koristi od 24V sustava, koji isporučuju ekvivalentnu snagu s upola manjom potrošnjom struje - smanjujući zahtjeve za veličinom žice i nakupljanje topline. Tipični električni modeli troše 60–250 ampera pri vršnom opterećenju, tako da su robusna baterija i kablovi odgovarajuće veličine (često 2/0 AWG ili veći) neophodni.

4. Hidraulično sidreno vitlo

A hidraulično sidreno vitlo crpi snagu iz hidrauličkog sustava plovila (obično se dijeli s kormilarom, pramčanim propelerima ili drugom opremom). Hidraulički modeli nude iznimnu snagu i izdržljivost, praktički bez nakupljanja topline tijekom produljene uporabe i stiardni su na plovilima iznad 60 stopa i komercijalnim radnim čamcima. Kompromis je veća složenost instalacije i potreba za postojećim ili namjenskim hidrauličkim krugom.

Usporedba sidrenog vitla: vodoravno naspram okomito naspram električnog naspram hidrauličkog

Tablica 1: Usporedna usporedba tipova sidrenih vitla prema veličini plovila, izvoru energije, kapacitetu i cijeni.

Kako odabrati pravo sidreno vitlo: ključni kriteriji za određivanje veličine

Odabir ispravnog sidreno vitlo počinje izračunavanjem ukupnog radnog opterećenja vašeg sustava — kombinirane težine vašeg sidra, lanca i okova koje vitlo mora izvući. Kao pravilo, odaberite vitlo s a nazivno radno opterećenje najmanje 3× ukupna težina opreme za tlo .

Vodič za određivanje veličine korak po korak

1. Izvažite svoje sidro — Uobičajene veličine: 15 lbs (čamac od 25 ft), 35 lbs (čamac od 35 ft), 66 lbs (čamac od 45 ft).
2. Izračunajte težinu lanca — 5/16" G4 lanac teži približno 1,5 lbs/ft; 3/8" G4 teži ~2,2 lbs/ft. Za 100 stopa lanca od 3/8" to je 220 lbs.
3. Dodajte kariku i okretni uteg — obično 2–5 lbs.
4. Pomnožite s 3 — Ovo daje minimalnu nominalnu snagu povlačenja vitla.
5. Provjerite kompatibilnost s wildcat — Uskladite veličinu wildcat vitla (npr. 8 mm, 10 mm, 5/16", 3/8") točno sa stupnjem i promjerom vašeg lanca.
6. Provjerite napon i prolaz kabela — Dugi kabeli od baterije do vitla povećavaju otpor; odgovarajuću veličinu kabela (pad napona ne smije biti veći od 3%).

Primjer: Jedrilica od 40 stopa sa sidrom od 44 lb 150 ft od 3/8" G4 lanca (330 lbs) 3 lbs hardvera = 377 lbs ukupno. Minimalna vrijednost vitla: 377 × 3 = 1131 lbs . Model čija je težina 1200–1500 lbs bio bi prikladan.

Ugradnja sidrenog vitla: što trebate znati

Pravilno sidreno vitlo installation kritičan je i za performanse i za sigurnost — loše montirano vitlo može otkazati pod opterećenjem ili oštetiti strukturu palube. Ovdje su najvažnija razmatranja:

Strukturna montaža

Vitlo mora biti pričvršćeno vijcima za ojačani dio pramčane palube, što često zahtijeva potpornu ploču od 1/4" aluminija ili nehrđajućeg čelika na donjoj strani. Nikada nemojte montirati vitlo samo na neojačano stakleno vlakno. Prolazni vijci od nehrđajućeg čelika (minimalno 3/8") s velikim podlošcima raspoređuju opterećenje preko potporne ploče.

Električno ožičenje

Električni sidreno vitloes vući jaku struju — često 100–250 ampera na vrhuncu. Upotrijebite pokositreni bakreni kabel ispravne nazivne vrijednosti pomorskog razreda s namjenskim prekidačem strujnog kruga ili osiguračem strujnog kruga/osiguračem ocijenjenim malo iznad najvećeg povlačenja vitla. Tipično vitlo od 1000 W, 12 V zahtijeva otprilike 85 A kontinuirano i do 150 A pri zaustavljanju; obično se navodi 2/0 AWG (ili veći) kabel na dužini od 20 stopa. Uvijek postavite ručni prekidač strujnog kruga na bateriju za hitno isključivanje.

Dizajn ormarića za lanac

Lanac mora slobodno prolaziti iz divlje mačke vitla u spremište za lanac bez nakupljanja ili zaglavljivanja. Ormarić bi trebao biti dovoljno velik da u njega stane vaša puna lančana jahača s prostorom za prirodno slaganje. Odvodni otvor sprječava nakupljanje vode, što povećava težinu i nagriza lanac. Neke instalacije uključuju lančanu cijev s uklonjivim čepom za ručni pristup lancu.

Održavanje sidrenog vitla: produljenje vijeka trajanja vaše opreme

Redovito održavanje čuva vaše sidreno vitlo pouzdan rad 10-20 godina. Zanemarivanje je primarni uzrok kvara vitla u morskom okruženju.

Mjesečne provjere

• Isperite divlju mačku, bubanj i izložene površine slatkom vodom nakon korištenja slane vode.
• Pregledajte lanac na istezanje, koroziju i napuknute karike — zamijenite sve karike koje pokazuju istezanje veće od 10%.
• Provjerite uključenost kvačila i osigurajte da kočnica/bubanj drži pod ručnom zategnutošću.
• Provjerite jesu li svi električni priključci čvrsti, zaštićeni od korozije i pravilno zabrtvljeni.

Godišnji servis

• Rastavite kućište cigana/divlje mačke i ponovno podmažite ležajeve vodootpornom brodskom mašću.
• Pregledajte četke motora (na brušenim modelima) — zamijenite ih ako su istrošene manje od 1/4 izvorne duljine.
• Provjerite sve pričvrsne vijke na koroziju i odgovarajući moment zatezanja.
• Ispitajte solenoid i kontaktore; očistite kontaktne površine ako su prisutne rupičaste mrlje.
• Isperite i ponovno podmažite sve pokretne nehrđajuće komponente inhibitorom korozije (npr. proizvodi na bazi lanolina).

Chain Rode naspram Rope Rode: Što vaše vitlo treba nositi

Najmodernije sidreno vitloes dizajnirani su prvenstveno za lanac jahao , ali mnogi modeli uključuju zasebni bubanj ili užad za rukovanje rope rode ili kombinirani (lanac-uže) sustav. Evo kratke usporedbe onoga što svaka vrsta jahača zahtijeva od vašeg vitla:

Tablica 2: Usporedba tipova sidrišta i njihovih zahtjeva kompatibilnosti s vitlom.

Sigurno korištenje vašeg sidrenog vitla: opseg, utovar i najbolji postupci

An sidreno vitlo je alat za dohvaćanje i implementaciju — jest nije uređaj za privez tereta. Nakon što je sidro postavljeno, uvijek pričvrstite lanac za namjensku pramčanu bitvu ili graničnik lanca prije utovara vitla. Oslanjanje na bubanj vitla za držanje broda na sidru stavlja ogroman stres na motor i mjenjač i može brzo uništiti jedinicu.

• Upotrijebite graničnik lanca ili polugu — Nakon što ste otvorili sidro, prislonite lanac na sponu. Vitlo ne drži ništa pod opterećenjem jedra ili snage.
• Rasporedite u kontroliranim rafalima — Koristite kvačilo za aktiviranje slobodnog pada u plitkoj vodi; koristite način rada bez napajanja u dubljoj vodi kako biste spriječili nagomilavanje lanca na sidru.
• Nikada nemojte pokretati motor neprekidno dulje od 2-3 minute — Omogućite hlađenje između ciklusa izvlačenja kako biste spriječili pregrijavanje (većina električnih vitla namijenjena je za povremeni, a ne kontinuirani rad).
• Održavajte minimalni opseg 5:1 — U mirnim uvjetima, 5:1 (duljina lanca prema dubini vode) je minimum; 7:1 preporučuje se pri vjetru iznad 20 čvorova.
• Držite ruke podalje od divlje mačke cijelo vrijeme — Lanac za trčanje može trenutno odsjeći prste. Tijekom rada koristite samo nožne prekidače ili daljinske upravljače.

Uobičajeni problemi sa sidrenim vitlom i kako ih riješiti

Čak i dobro održavan sidreno vitloes naići na povremene probleme. Ovo su najčešći problemi i njihova rješenja:

Tablica 3: Uobičajeni problemi sidrenih vitla, njihovi uzroci i preporučena rješenja.

Često postavljana pitanja o sidrenim vitlima

Zaključak: Je li sidreno vitlo vrijedno ulaganja?

Apsolutno - i za svakog nautičara koji se redovito sidri na dubini većoj od 15 stopa s lancem, sidreno vitlo jedna je od dostupnih nadogradnji najveće vrijednosti. Razlika između ručnog izvlačenja 200 stopa lanca i sidra (ukupno 250–400 lbs) i pritiskanja gumba za preuzimanje istih u 90 sekundi golema je u smislu fizičkog napora, sigurnosti posade i učinkovitosti sidrenja.

Ključ za postizanje pune vrijednosti je pravilno dimenzioniranje, ispravna instalacija, usklađena specifikacija wildcat-to-chain i dosljedno održavanje. Premalo vitlo koje je preopterećeno neće uspjeti; Jedinica odgovarajuće veličine koja se redovito ispire i servisira pouzdano će služiti desetljećima.

Bilo da nadograđujete postojeće plovilo ili opremate novo, odvojite vrijeme da izračunate ukupnu težinu kopnenog pribora, odaberite ispravnu sidreno vitlo vrstu (horizontalno naspram okomito, električno naspram hidrauličkog), provjerite kompatibilnost wildcat s vašim lancem i pažljivo planirajte svoju električnu instalaciju. Dobro učinjeno, vaš sidreno vitlo bit će jedan od najpouzdanijih i najcjenjenijih dijelova opreme na brodu.
